QUADRI MEDIA TENSIONE

Per la realizzazione di una Cabina di Media Tensione è necessario prevedere l’utilizzo di quadri di media tensione che soddisfino le esigenze dell’impianto e che garantiscano l’affidabilità in situazioni critiche e nel tempo.

La nostra Azienda propone un’offerta sul mercato indirizzata su Qualità e Affidabilità, Sicurezza e Competenza, per consegnare al nostro interlocutore un prodotto che non deluda le aspettative. Questa Politica ci ha indirizzato verso una produzione italiana con componenti di primaria marca, quadri media tensione SIEMENS, ABB, IMESA, prodotti ritenuto il top sul mercato e presenti capillarmente in termini di assistenza e manutenzioni.

Disponiamo in pronta consegna di quadri mt con interruttori media tensione, quadri con interruttore SF6,  sezionatore media tensione, nelle varie configurazioni e adattabili quindi a contesti diversi. Abbiamo poi individuato una combinazione che trova una buona richiesta e frequenti applicazioni: interruttore ABB media tensione con relè di protezione Thytronic NA016.

Negli ultimi anni una notevole crescita grazie all’investimento in risorse ed energie ampliando notevolmente la struttura aziendale e dando vita ad una realtà forte di partnership strategiche.

quadri di media tensione

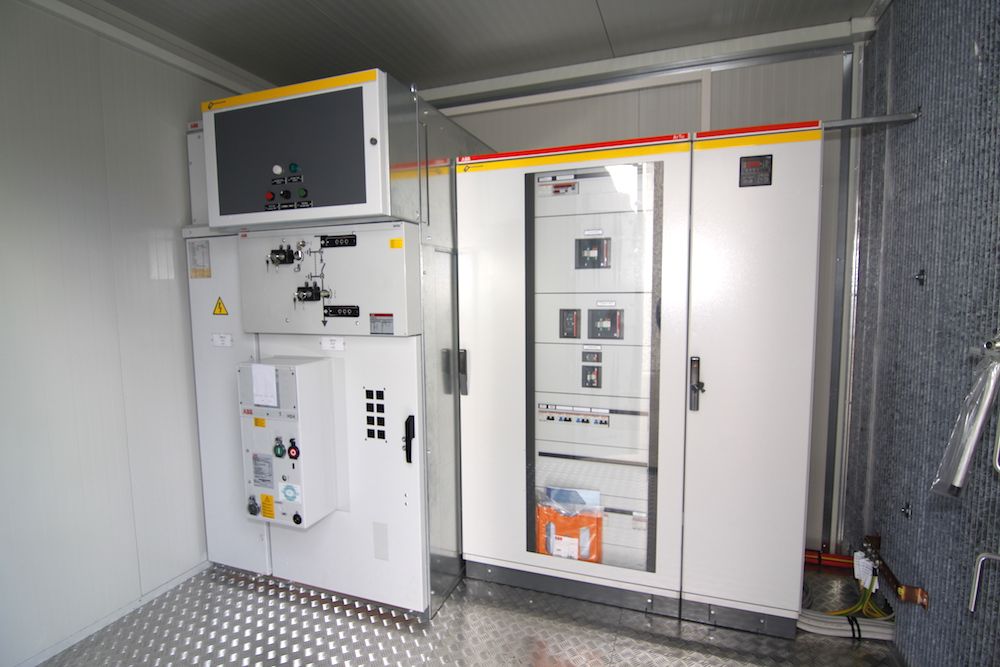

quadro media tensione

La gamma dei Quadri di Media Tensione prevede una serie di unità prefabbricate per interno ad uso modulare, componibili e isolate in aria fino a 24kV.

CARATTERISTICHE ELETTRICHE

NORMATIVE DI RIFERIMENTO CEI EN 62271-200

  • Us[kV] 20 Tensione di esercizio
  • Ui[kV] 24 Tensione nominale di isolamento
  • F[Hz] 50 Frequenza nominale
  • U[kV] 50 Tensione di tenuta a 50Hz
  • Uw[kV] 125 Tensione di tenuta a impulso atmosferico (1.2/50 μS)S)
  • In[A] 630 Corrente termica nominale alle sbarre principali
  • Icw[kA/s] 16/1 Corrente di breve durata nominale
  • Iif[kA/s] 16 Tenuta all’arco interno
  • IP 3x Grado di protezione esterno
  • IP 2x Grado di protezione interno
  • Vaux[V] 220Vac Tensione ausiliaria
  • [°C] 40 Temperatura massima di servizio
  • [°C] -5 Temperatura minima di servizio
  • RAL7035  Punto colore di verniciatura
  • AFL Accessibilità

I nostri Quadri di Media Tensione sono installati in molte realtà industriali del tessuto manifatturiero locale e, grazie ai nostri Partner, siamo presenti in tutto il territorio italiano, con tutti i servizi annessi richiesti, specifici per il cantiere che di volta in volta si incontra.

Forniamo quadri per installazioni sia su cabine utente, che su cabine Enel per l’allaccio in media tensione sul locale dell’ente erogatore. Il nostro ufficio tecnico sviluppa proposte su misura per adeguamenti su cabine elettriche alla CEI016, con dimensioni compatte e accessori custom per il Cliente.

Tra le varie attività previste nella fornitura di questi componenti, oltre allo sviluppo engineering del quadro assemblato, è possibile ottenere la prova in campo con cassetta relè per la verifica dei tempi di chiusura delle protezioni.

Alcuni dei Nostri Clienti

  • Referenza Trasformatori in resina
  • Referenza Trasformatori in Resina 2
  • Referenza Trasformatori in Resina 4
  • Referenza Trasformatori in Resina 5
  • Referenza Trasformatori in Resina 6

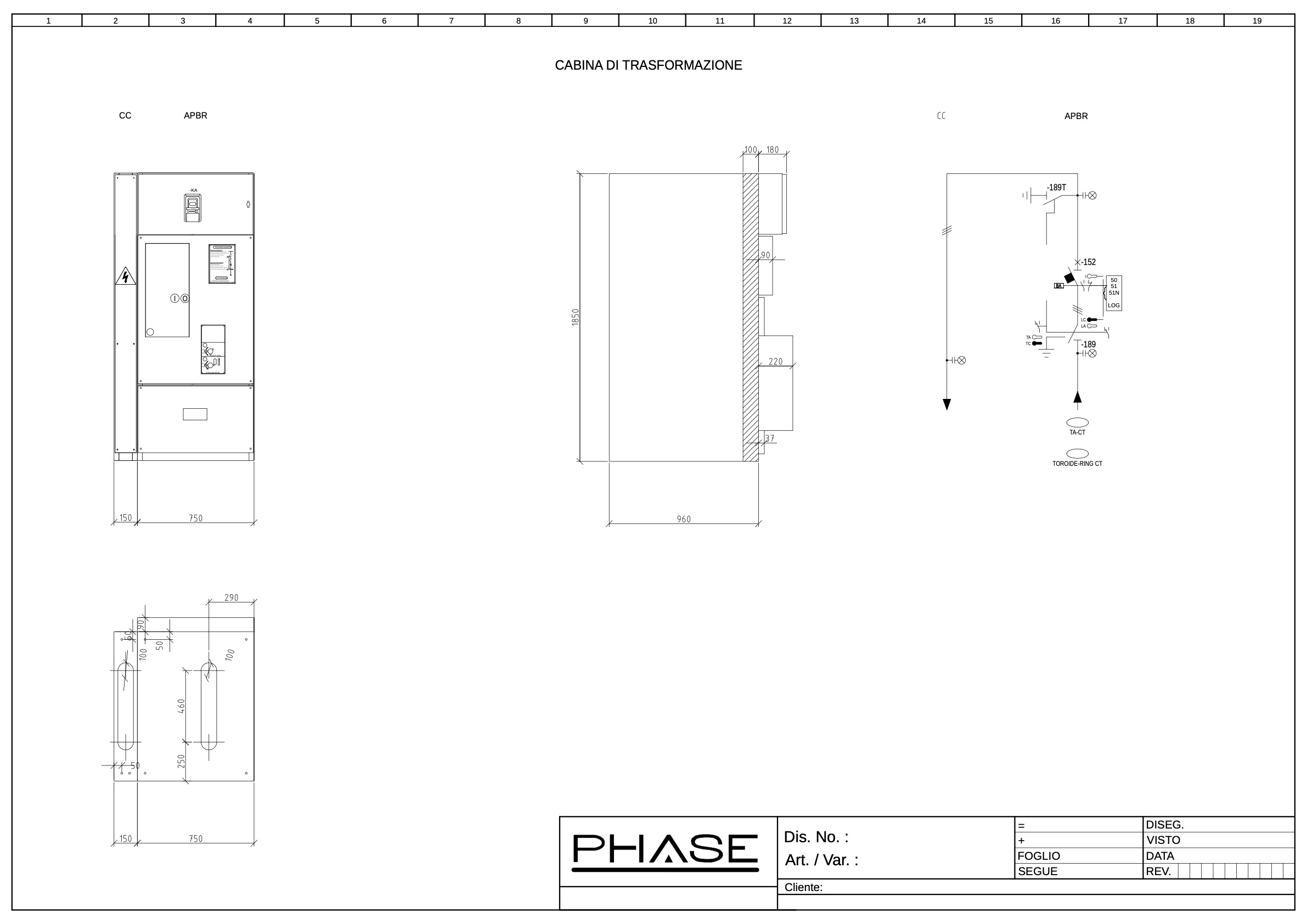

QUADRI DI MEDIA TENSIONE ARRIVO CEI 016

quadri media tensione
n. 1 UNITÀ TIPO APB-R (750) rovesciata con sezionatore SLT6 e interruttore, nella quale saranno installate:
n. 1 Sezionatore di terra in aria lato sbarre SLT6 24.06.16.1
n. 1 Sezionatore linea/terra in SF6 corredato dei seguenti accessori: M1: comando manuale a manovra dipendente
n. 1 Blocco a chiave con chiave libera con sezionatore di linea aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso Blocco a chiave con chiave libera con sezionatore di linea chiuso Blocco a chiave con chiave libera con sezionatore di terra aperto
n. 1 Interruttore HD4/R 24KV – 630A – 16KA preconfigurato con bobine 230Vca Interruttore in SF6 Corredato dei seguenti accessori:
n. 1 Set di contatti ausiliari 5NA+5NC Sganciatore di apertura
n. 1 Blocco a chiave in aperto Contamanovre
n. 1 Relè di protezione omologato CEI 016 50/51/50n/51n tipo NA016 o similare funzione data logger CEI016 Porta RS485 – protocollo di comunicazione MODBUS
n. 2 TA toroidale di fase 300/1A D=59mm 5VA CL.5P30 50Hz Icc 16kAx1″ CEI 0-16
n. 1 TO omopolare toroidale diametro 110mm 100/1A 0,5VA CL.5P20 50Hz Icc 16kAx1″ CEI 0-16 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica montati sugli isolatori passanti Del sezionatore lato sbarre omnibus
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di arrivo linea

n. 1 UNITÀ TIPO CC (150) risalita in cavo con accessibilità laterale completa di isolatore portante e piastra di fissaggio cavi, nella quale saranno installate:

n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di arrivo linea

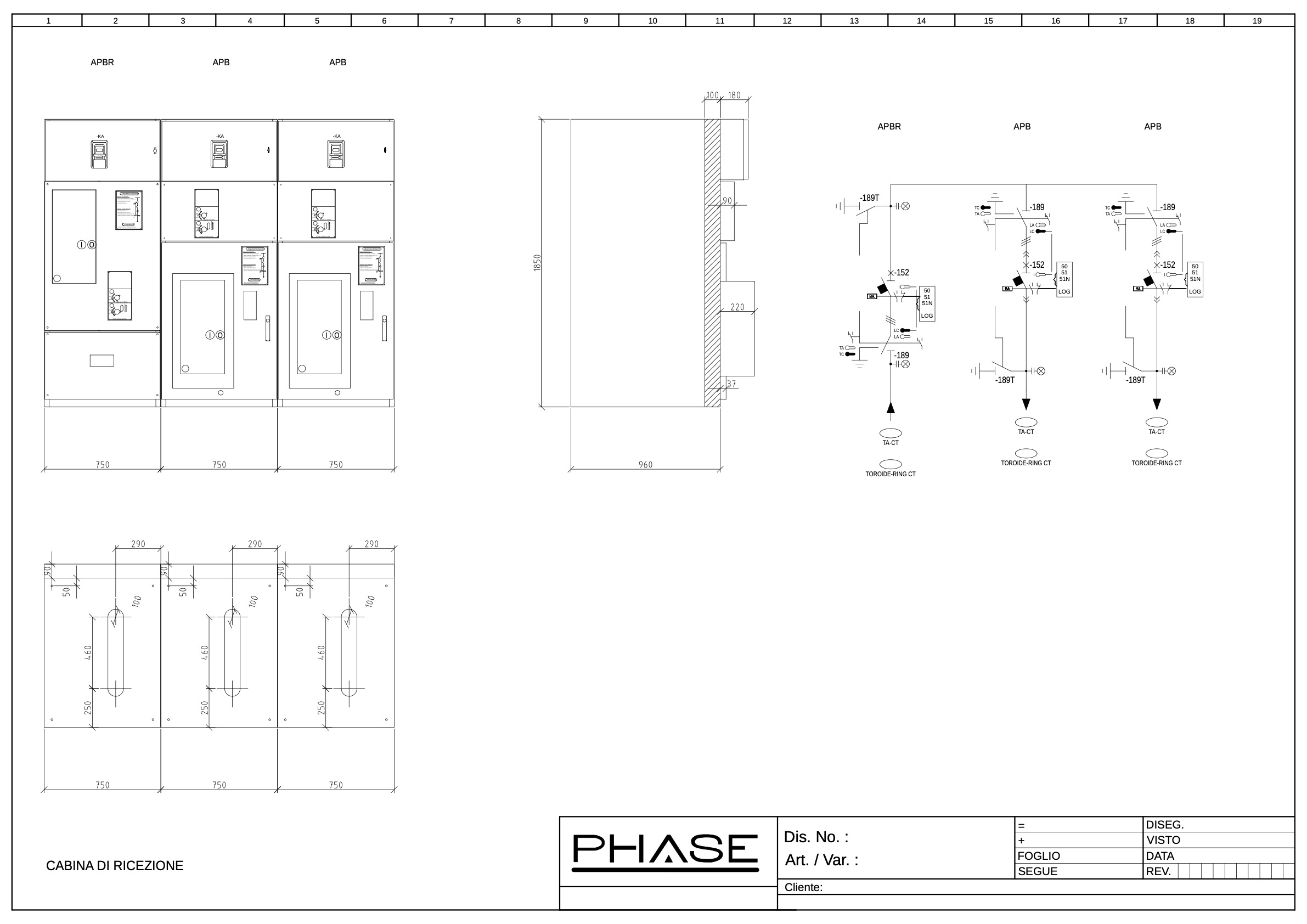

QUADRI DI MEDIA TENSIONE ARRIVO CEI 016 + QUADRTO PROTEZIONE TRASFORMATORI

quadro media tensione protezione trasformatori

n. 1 UNITÀ TIPO APB-R (750) rovesciata con sezionatore SLT6 e interruttore, nella quale saranno installate:

n. 1 Sezionatore di terra in aria lato sbarre SLT6 24.06.16.1: Sezionatore linea/terra in SF6 corredato dei seguenti accessori: M1: comando manuale a manovra dipendente
n. 1 Blocco a chiave con chiave libera con sezionatore di linea aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso Blocco a chiave con chiave libera con sezionatore di linea chiuso Blocco a chiave con chiave libera con sezionatore di terra aperto
n. 1 Interruttore HD4/R 24KV – 630A – 16KA preconfigurato con bobine 230Vca Interruttore in SF6 Corredato dei seguenti accessori:
n. 1 Set di contatti ausiliari 5NA+5NC Sganciatore di apertura
n. 1 Blocco a chiave in aperto Contamanovre
n. 1 Relè di protezione omologato CEI 016 50/51/50n/51n tipo NA016 o similare funzione data logger CEI016 Porta RS485 – protocollo di comunicazione MODBUS
n. 2 TA toroidale di fase 300/1A D=59mm 5VA CL.5P30 50Hz Icc 16kAx1″ CEI 0-16
n. 1 TO omopolare toroidale diametro 110mm 100/1A 0,5VA CL.5P20 50Hz Icc 16kAx1″ CEI 0-16 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica montati sugli isolatori passanti Del sezionatore lato sbarre omnibus
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di arrivo linea

n. 2 UNITÀ TIPO APB (750) con sezionatore SLT6 e interruttore, nelle quali saranno installate:

n. 1 Sezionatore di terra in aria su attacco cavi per cella 750 SLT6 24.06.16.1: Sezionatore linea/terra in SF6 corredato dei seguenti accessori: M1: comando manuale a manovra dipendente
n. 1 Blocco a chiave con chiave libera con sezionatore di linea aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso Blocco a chiave con chiave libera con sezionatore di linea chiuso Blocco a chiave con chiave libera con sezionatore di terra aperto
n. 1 Interruttore HD4/R 24KV – 630A – 16KA preconfigurato con bobine 230Vca Interruttore in SF6 Corredato dei seguenti accessori:
n. 1 Set di contatti ausiliari 5NA+5NC Sganciatore di apertura
n. 1 Blocco a chiave in aperto Contamanovre
n. 1 Relè di protezione omologato CEI 016 50/51/50n/51n tipo NA016 o similare funzione data logger CEI016 Porta RS485 – protocollo di comunicazione MODBUS
n. 2 TA toroidale di fase 300/1A D=59mm 5VA CL.5P30 50Hz Icc 16kAx1″ CEI 0-16
n. 1 TO omopolare toroidale diametro 110mm 100/1A 0,5VA CL.5P20 50Hz Icc 16kAx1″ CEI 0-16 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di partenza linea

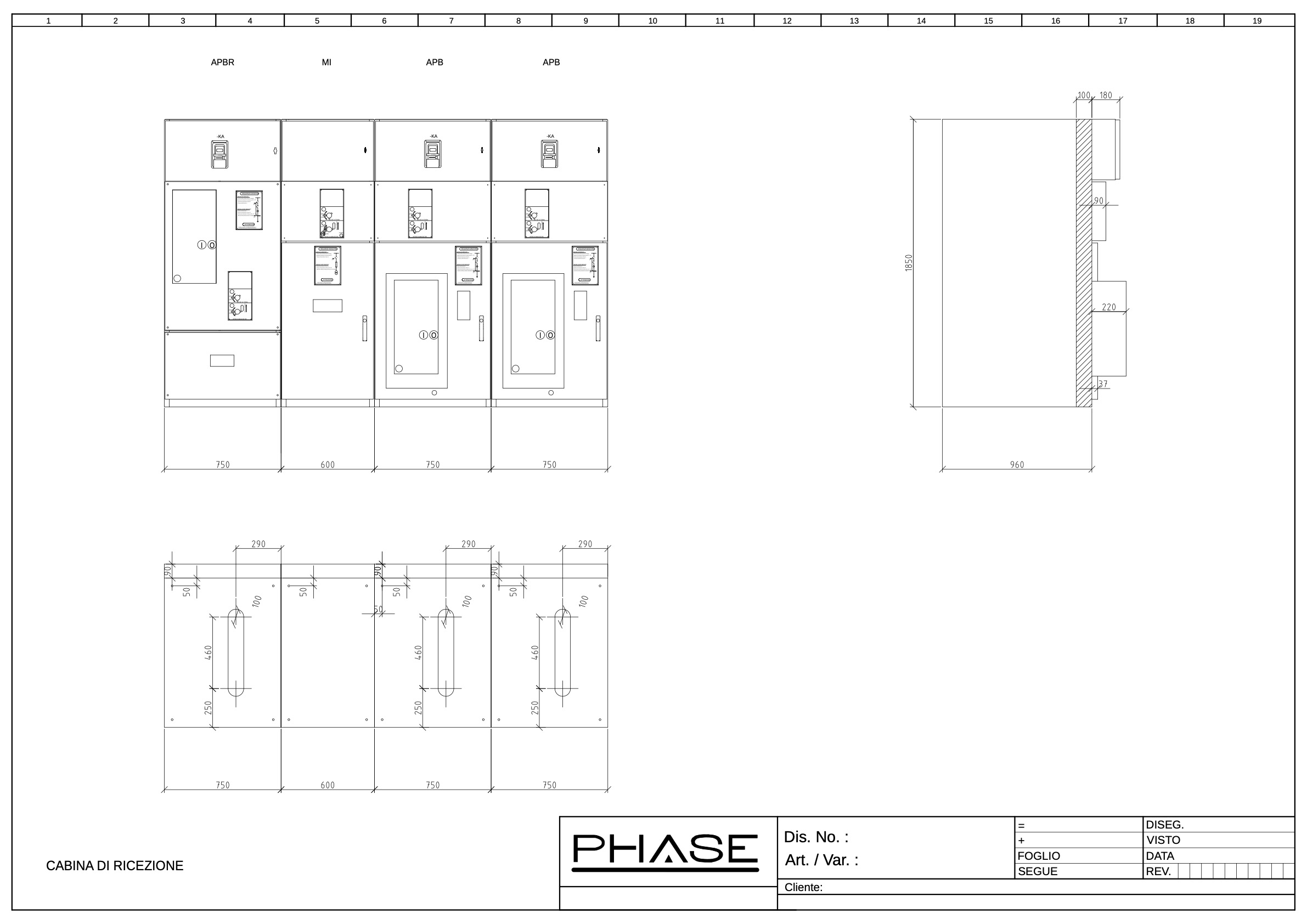

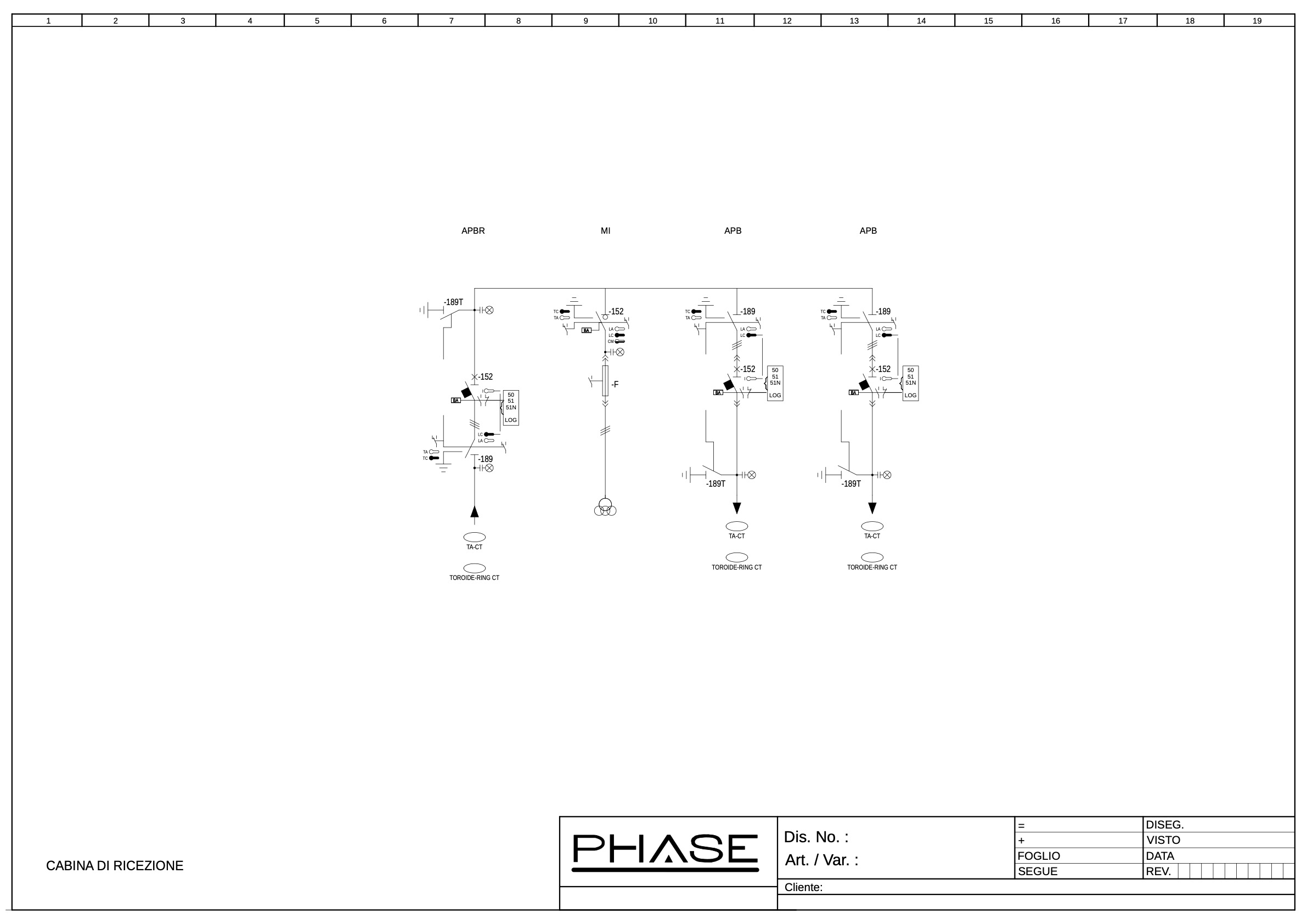

QUADRI MEDIA TENSIONE CEI016 IN PRESENZA DI IMPIANTO FOTOVOLTAICO >20KW + PROTEZIONE TRASFORMATORI

quadro media tensione fotovoltaico
n. 1 UNITÀ TIPO APB-R (750) rovesciata con sezionatore SLT6 e interruttore, nella quale saranno installate:
n. 1 Sezionatore di terra in aria lato sbarre
n. 1 SLT6 24.06.16.1: Sezionatore linea/terra in SF6 corredato dei seguenti accessori: M1: comando manuale a manovra dipendente
n. 1 Blocco a chiave con chiave libera con sezionatore di linea aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso Blocco a chiave con chiave libera con sezionatore di linea chiuso Blocco a chiave con chiave libera con sezionatore di terra aperto
n. 1 Interruttore HD4/R 24KV – 630A – 16KA preconfigurato con bobine 230Vca Interruttore in SF6 Corredato dei seguenti accessori:
n. 1 Set di contatti ausiliari 5NA+5NC Sganciatore di apertura
n. 1 Blocco a chiave in aperto Contamanovre
n. 1 Relè di protezione omologato CEI 016 50/51/50n/51n tipo NA016 o similare funzione data logger CEI016 Porta RS485 – protocollo di comunicazione MODBUS
n. 2 TA toroidale di fase 300/1A D=59mm 5VA CL.5P30 50Hz Icc 16kAx1″ CEI 0-16
n. 1 TO omopolare toroidale diametro 110mm 100/1A 0,5VA CL.5P20 50Hz Icc 16kAx1″ CEI 0-16 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica montati sugli isolatori passanti Del sezionatore lato sbarre omnibus
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di arrivo linea

quadro media tensione fotovoltaico
n. 1 UNITÀ TIPO APB (750) con sezionatore SLT6 e interruttore, nella quale saranno installate:

n. 1 Sezionatore di terra in aria su attacco cavi per cella 750
n. 1 SLT6 24.06.16.1: Sezionatore linea/terra in SF6 corredato dei seguenti accessori: M1: comando manuale a manovra dipendente
n. 1 Blocco a chiave con chiave libera con sezionatore di linea aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso Blocco a chiave con chiave libera con sezionatore di linea chiuso Blocco a chiave con chiave libera con sezionatore di terra aperto
n. 1 Interruttore HD4/R 24KV – 630A – 16KA preconfigurato con bobine 230Vca Interruttore in SF6 Corredato dei seguenti accessori:
n. 1 Set di contatti ausiliari 5NA+5NC Sganciatore di apertura
n. 1 Blocco a chiave in aperto Contamanovre
n. 1 Relè di protezione omologato CEI 016 50/51/50n/51n tipo NA016 o similare funzione data logger CEI016 Porta RS485 – protocollo di comunicazione MODBUS
n. 2 TA toroidale di fase 300/1A D=59mm 5VA CL.5P30 50Hz Icc 16kAx1″ CEI 0-16
n. 1 TO omopolare toroidale diametro 110mm 100/1A 0,5VA CL.5P20 50Hz Icc 16kAx1″ CEI 0-16 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
n. 1 Unità con funzione di partenza linea

n. 1 UNITÀ TIPO M-I (600) con interruttore di manovra Sezionatore IMS6 e trasformatori di tensione, nella quale saranno installate:

n. 1 IMS6 24.06.16.1: interruttore di manovra sezionatore linea/terra in SF6 Corredato dei seguenti accessori:
n. 1 Telaio porta fusibili di media tensione
n. 1 C2: comando manuale a manovra indipendente con riserva di carica
n. 1 Bobina di apertura per IMS6
n. 1 Contatto ausiliario in scambio per segnalazione scattato fusibile Blocco a chiave consenso manovra linea
n.1 Blocco a chiave con chiave libera con sezionatore di terra aperto Blocco a chiave con chiave libera con sezionatore di terra chiuso
n. 1 Terna di fusibili di media tensione 24KV 2,5 A – 16 A
n. 1 Terna TV 24KV 50HZ 20000:r3/100:r3/100:3V (15VA 0.5-50VA 0.5/3P) CEI 016
n. 1 Interruttore magneto-termico 4P 4 A curva C 15kA
n. 1 Interruttore magneto-termico 2P 2 A curva C 15kA
n. 1 Resistenza antiferrorisonanza
n. 1 Cassonetto porta strumenti
n. 1 Segnalazione presenza tensione con trasduttori in fibra ottica sull’attacco cavi
